高精度翅片成型关键技术及应用

                                                              -----宁波荣智自动化科技有限公司荣获浙江省技术发明奖

       图/文 王荣

翅片广泛应用于新能源汽车、燃料电池、通信基站、数据库、高铁、航空航天、石化、LNG冷箱、空分等领域，板翅式换热器具有结构紧凑，重量轻，换热效率高的优点，换热效率比其他种类换热器高30%以上。翅片作为热交换的关键部件，占整个换热器体积的80%以上。高精度翅片是指翅高和节距精度同时达到±0.02mm以内的翅片。目前国内外翅片的翅高和节距精度一般只能达±0.05mm，不能满足高精度翅片的技术要求。因此，高精度翅片的加工制造成为了一项世界性的技术难题，也是市场的迫切需求。相关实验证明，翅片精度每提高0.01mm，热交换效率就能提高3～5%。所以，加快研究开发高精度翅片显得尤为重要。

宁波荣智自动化科技有限公司是国外内领先的专业从事高精度翅片成型技术研发的企业，致力于高精度翅片成型技术的研究开发及推广应用，设有宁波市鄞州区板翅式换热器翅片成型技术中心。 公司在高精度翅片成型生产装备开发应用上提供了全方位的资金和技术支持。项目组经过多年的刻苦攻关和试验，最终解决了高精度翅片成型这一技术难题。

本项目主要研发内容包括三项核心创新点：

1. 攻克了上模固定式翅片成型原理和高精度送料的难题，首次发明了上模固定、动态平衡、翅高伺服可调、节距弹性伺服可调的翅片成型装备，可以使翅高精度和节距精度达到±0.01mm。

2. 突破了高精度翅高调整技术，发明了柔性可控的翅高调整系统，实现了生产过程中对翅高精度的多点自适应调整。

3. 突破了翅片精确裁断的技术难题，发明了可以单向切断、双向切断、滑切、多条切断以及自动穿管的产品柔性制造系统。

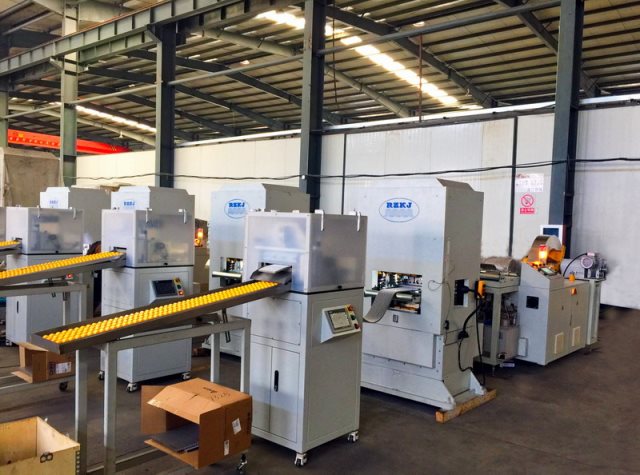

本项目成果填补了国内技术的空白，在项目研发期间获得9项发明专利和22实用新型专利，并且率先制定了【板翅式换热器翅片自动成型生产线】的企业标准。基于高精度翅片成型技术研发的生产装备具有自动化、智能化生产的优势，人力投入少，精度和效率高，具备智能监测、生产报告生成、实时预警功能。自产品投产以来，公司与国内外领先换热器企业紧密合作，提供了几十条高精度翅片自动生产装备。自设备投产以来，市场需求每年增幅达到50%以上。设备先后由浙江银轮、宁波远东、杭州中泰、四川空分、开封空分、马勒贝洱、爱克奇、法孚、美国查特、无锡宏盛、无锡佳龙、常州腾龙等客户投入使用，产品远销德国、法国、美国、韩国、罗马尼亚、巴西、印度、拉脱维亚等国家，并获得了客户高度认可。

本项目研究成果（高精度换热翅片）已经推广应用于新能源汽车、燃料电池、通信基站、数据库、高铁、航空航天、石化、LNG冷箱、空分等领域的换热系统，帮助客户显著提升了换热产品市场竞争力，节约了生产成本，提高了生产效率。据不完全统计，该项目为客户节约综合成本可达数千万元，而换热产品效率的提升带来的间接经济效益影响可达数亿元。同时，由于换热效率的大幅提高，帮助客户实现换热器的轻量化、小型化，节约了社会资源，为社会节能减排做出了贡献。
